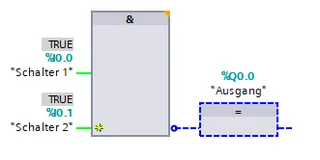

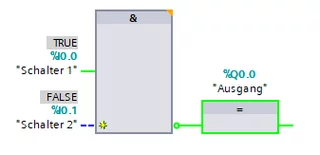

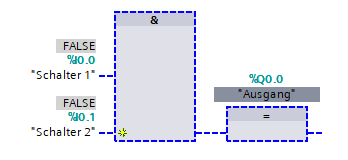

UND Verknüpfung

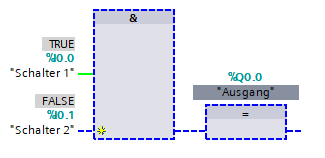

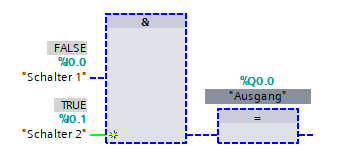

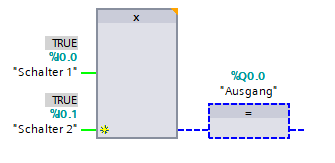

Wie hier zu sehen, schaltet das UND Glied nur durch wenn beide Eingänge ein 1 - Signal bekommen. Hat nur ein Eingang 1 schaltet es nicht durch.
| Schalter 1 | Schalter 2 | Ausgang |
| 0 | 0 | 0 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
NAND Verknüpfung
Wie hier zu sehen, schaltet das NAND Glied nur durch wenn 1 Eingang oder kein Eingang ein 0 - Signal hat.
| Schalter 1 | Schalter 2 | Ausgang |
| 0 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |

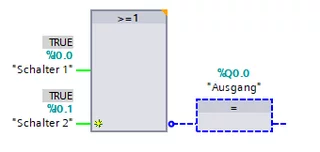

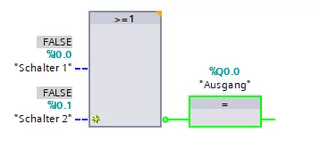

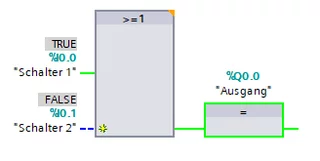

ODER Verknüpfung

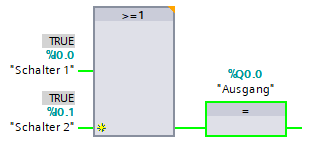

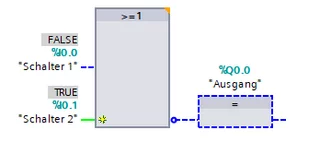

Wie hier zu sehen, schaltet das ODER Glied bei einen 1 - Signal an einem oder beiden Eingängen durch.
| Schalter 1 | Schalter 2 | Ausgang |
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 1 |
NOR Verknüpfung
Wie hier zu sehen, schaltet das NOR Glied nur durch wenn an beiden Eingängen ein 0 - Signal anliegt.
| Schalter 1 | Schalter 2 | Ausgang |
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 0 |

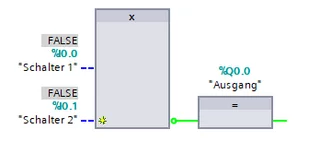

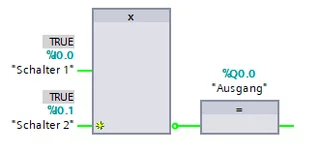

XOR Verknüpfung

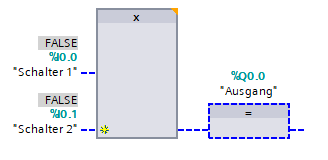

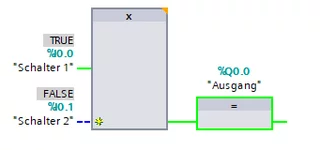

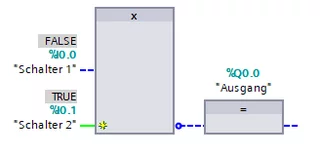

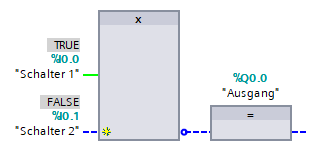

Wie hier zu sehen, schaltet das XOR Glied nur durch wenn 1 Eingang ein 1 - Signal hat. Haben beide Eingänge das gleiche Signal schaltet es nicht durch.
| Schalter 1 | Schalter 2 | Ausgang |
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
XNOR Verknüpfung
Wie hier zu sehen, schaltet das XNOR Glied nur durch wenn beide Eingänge das selbe Signal haben.
| Schalter 1 | Schalter 2 | Ausgang |
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
SR Glieder
Wie hier zu sehen, wird der Eingang bei einem 1 - Signal an S gesetzt und bleibt gesetzt auch wenn der Eingang S wieder auf 0 wechselt.
Erst durch ein 1 - Signal am Eingang R, wird der Ausgang wieder auf 0 gesetzt.
Der Unterschied zwischen einen SR- und RS- Glied ist, das das SR Glied Rücksetzdominant ist und das RS Glied Setzdominant. Das bedeutet die unten stehende Variable S oder R hat Vorrang.
